Röle nedir? Röle; düşük akımlı bir kontrol sinyaliyle, yüksek akımlı bir devreyi anahtarlamaya yarayan elektromekanik veya elektronik bir anahtarlama elemanıdır. Endüstriyel otomasyon sistemlerinde röle; PLC çıkışlarını güç devrelerine bağlamak, motorları/kontaktörleri kontrol etmek ve güvenli anahtarlama sağlamak için yaygın şekilde kullanılır.

Basitçe: küçük bir sinyal → büyük bir yük. Röle bu işi “güvenli ve düzenli” yapar.

Röle Ne İşe Yarar?

Endüstriyel sistemlerde röle kullanım amaçları şunlardır:

• Motor ve kontaktör kontrolü
• PLC çıkışlarını güçlendirme (ara röle olarak)
• Alarm ve uyarı sistemleri
• Zaman gecikmeli kontrol
• Güvenlik devreleri oluşturma
• Sinyal izolasyonu sağlama

Röle, kontrol devresi ile güç devresi arasında elektriksel izolasyon sağlayarak hem cihazları hem de sistemi korur.

Röle Çeşitleri Nelerdir?

Röle çeşitleri, çalışma prensibine ve kullanım amacına göre değişir. Aşağıda en yaygın röle türleri yer alır:

1) Elektromekanik Röle (EMR)

En yaygın röle türüdür. Bobin enerjilendiğinde mekanik kontaklar hareket ederek anahtarlama yapar.

Avantajları:

• Ekonomik
• Yüksek anahtarlama kapasitesi
• Basit yapı

Kullanım alanları:

• Pano uygulamaları
• Makine otomasyonu
• PLC çıkış ara rölesi

2) Solid State Röle (SSR)

Mekanik kontak yerine yarı iletken elemanlar kullanır. Sessiz ve hızlı anahtarlama sağlar.

Avantajları:

• Mekanik aşınma yok
• Uzun ömür
• Hızlı anahtarlama

Kullanım alanları:

• Isıtıcı kontrolü
• Hassas otomasyon sistemleri
• Yüksek frekanslı anahtarlama uygulamaları

Not: Sık anahtarlama varsa EMR yerine SSR seçmek genellikle daha akıllıcadır ????

3) Zaman Rölesi

Ayarlanan süre sonunda kontak durumunu değiştiren röle türüdür.

Kullanım alanları:

• Motor yıldız-üçgen geçişi
• Gecikmeli başlatma
• Süre kontrollü sistemler

4) Termik Röle

Motorları aşırı akıma (aşırı yüke) karşı korumaya yarar.

Kullanım alanları:

• Motor koruma devreleri
• Aşırı yük kontrolü

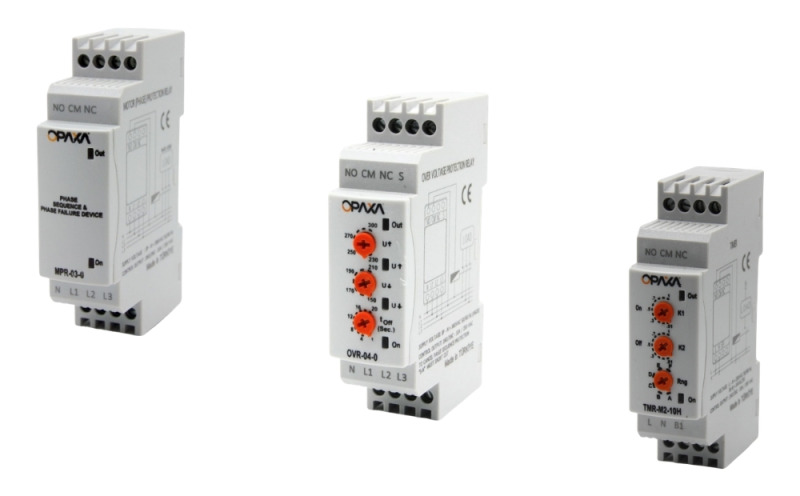

5) Koruma Röleleri

Gerilim, akım, frekans gibi parametreleri izleyerek sistemi koruyan röle türleridir.

Kullanım alanları:

• Enerji dağıtım sistemleri
• Şalt panoları
• Trafo koruma sistemleri

6) Emniyet Rölesi (Safety Relay)

Acil stop ve güvenlik sensörleri ile birlikte çalışarak güvenli duruş mantığını uygular.

Kullanım alanları:

• Acil durdurma devreleri
• Güvenlik kapıları
• Işık bariyeri sistemleri

Endüstriyel Otomasyonda Röle Kullanım Alanları

Röleler birçok sektörde yaygın kullanılır:

• Fabrika otomasyonu
• Makine imalatı
• Enerji dağıtım sistemleri
• Gıda üretim tesisleri
• Ambalaj ve konveyör sistemleri
• PLC sistemleri

PLC ile birlikte kullanıldığında, kontrol esnekliği artar ve sahadaki güç devreleri daha güvenli yönetilir.

Röle Seçerken Nelere Dikkat Edilmelidir?

Doğru röle seçimi, sistem güvenliği ve uzun ömür için kritiktir. Aşağıdaki kriterler mutlaka değerlendirilmelidir:

• Kontak akım kapasitesi:Yük akımına uygun seçilmelidir.
• Bobin gerilimi:24 V DC, 220 V AC gibi kontrol gerilimine uygun olmalıdır.
• Kontak tipi:NO (Normalde Açık), NC (Normalde Kapalı) veya değiştirici kontak ihtiyacı belirlenmelidir.
• Anahtarlama frekansı:Sık anahtarlama gereken sistemlerde SSR daha uygundur.
• Ortam koşulları:Sıcaklık, nem, pano içi montaj şartları dikkate alınmalıdır.
• Elektriksel ömür:Yük tipi (rezistif/endüktif) röle ömrünü doğrudan etkiler.

Röle Kullanmanın Avantajları

• Düşük maliyetli kontrol çözümü
• Güç ve kontrol devresi arasında izolasyon
• Kolay montaj ve hızlı değişim
• PLC sistemleri ile uyumlu çalışma

Sonuç

Röle, düşük güçlü kontrol sinyalleriyle yüksek güçlü yükleri güvenli şekilde anahtarlamaya yarayan temel otomasyon bileşenidir. Elektromekanik röle, solid state röle, zaman rölesi, termik röle, koruma röleleri ve emniyet rölesi gibi türler; uygulama ihtiyacına göre seçilmelidir.

Doğru röle seçimi; güvenlik, verimlilik ve uzun ömür açısından kritik öneme sahiptir.

Sık Sorulan Sorular

SSR röle mi EMR röle mi?

Sık anahtarlama, sessiz çalışma ve uzun ömür isteniyorsa SSR; maliyet/kolay değişim ve yüksek anahtarlama kapasitesi gibi pratik avantajlar için EMR tercih edilir.

Rölede NO ve NC ne demek?

NO (Normalde Açık) kontak normalde açık, enerji geldiğinde kapanır. NC (Normalde Kapalı) kontak normalde kapalıdır, enerji geldiğinde açılır.

Termik röle neyi korur?

Termik röle, motoru aşırı akım/aşırı yük durumlarına karşı korumaya yardımcı olur.
